五金模具是在工业生产中，用各种压力机和装在压力机上的专用工具，通过压力把金属材料制出所需形状的零件或制品，这种专用工具统称为五金模具。下面给大家介绍五金模具设计及设计准备。

      【五金模具】如何进行五金模具设计

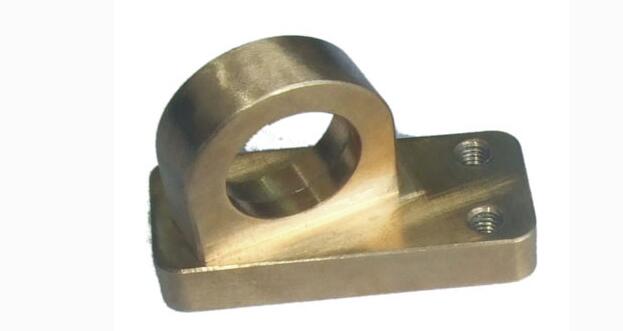

                                                                                五金模具

      五金模具

      一、模具设计

      （1）进行材料（产品材料，模具材料）方向的研讨。

      （2）凹凸模间隙大小。

      （3）导正销位置和数量充分。

      （4）是否考虑废料反弹，顺送模出料是否顺畅。

      （5）是否设计了监视器，废料反弹传感器。

      （6）定位板和浮升销选择适当。

      （7）螺栓（包括卸料螺栓）数量，大小，位置是否选择适当。

      （8）考虑冲裁力，选择冲床。

      二、设计准备

      1、必需的图纸、金型仕样书的内容等的确认：

      在正式的金型设计之前，下列图纸或文件通常要具备：

      ①部品图；②金型设计制作仕样书；③设计制作契约书；④其他

      并且要对上述资料完全理解，不明确处要得到客户的确认。

      2、把握图面的概要

      部品图决定了金型设计的最终目的，必须透彻地理解。日本客户提供的部品图是按照JIS制图规定采用三角法绘制的，通常由以下部分构成：

      正面图、平面图、侧面图、断面图、详细图、参考图、注记、公差一览、仕上记号一览、标题栏、其他

      在视图过程中要注意以下方面：

      ①公差要求较严格处；②对金型构造有影响的部位；③现有图面无法理解的部分；④注记中特别突出的事项⑤特殊的材料和热处理要求；⑥部品壁厚较薄处（t<0.6mm）⑦部品壁厚较厚处；⑧外观上有无特别仕样要求⑨三维曲面部分；⑩设计者、日期、纳期、价格等

      3、部品立体形状的理解

      部品图是二维绘制的，要通过视图转换成设计者头脑中的三维形状，而手绘立体图对此很有帮助。准备好纸和铅笔。首先绘制出制品的大致外形轮廓，然后再根据自己对部品图的理解，绘制出部品各部位的断面图。

      上述这些对将来分型面的确定、入子的分割非常重要。如果条件允许，使用粘土等辅助物来帮助理解会更好。

      4、标题栏的检讨

      部品图的标题栏一般注明了图面中的公差、部品的材料等一些内容，必须要认真研读。①部品名；②图名；③图番；④材质（包括收缩率）；⑤仕样，指材质的详细仕样，如生产厂家、商品名、树脂代号；⑥尺度；⑦设计者；⑧变更栏；

      5、注记部分的检讨

      （1）浇口种类、位置、数量.

      如无特殊要求，则金型设计者在自行决定后需征得客户的同意。

      （2）入子分割线的要求.

      由于入子分隔线会在制品表面形成接痕，影响外观，尤其对折叠部位有害，所以设计者应遵守部品图的规定。
